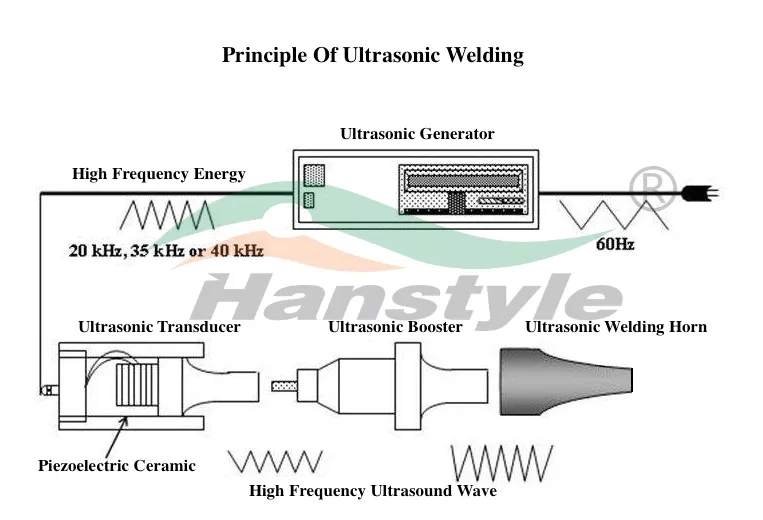

La soldadura ultrasónica es el principio de fusión entre las superficies de dos objetos a soldar para formar capas moleculares por fricción entre sí. Este proceso utiliza un generador ultrasónico para convertir la corriente de 50/60 Hz en energía eléctrica de alta frecuencia (15, 20, 30 o 40 KHz).
Esta energía se transforma en vibraciones de alta frecuencia a través del transductor, convirtiéndose en calor por fricción en la unión de la pieza, logrando una unión efectiva y rápida.

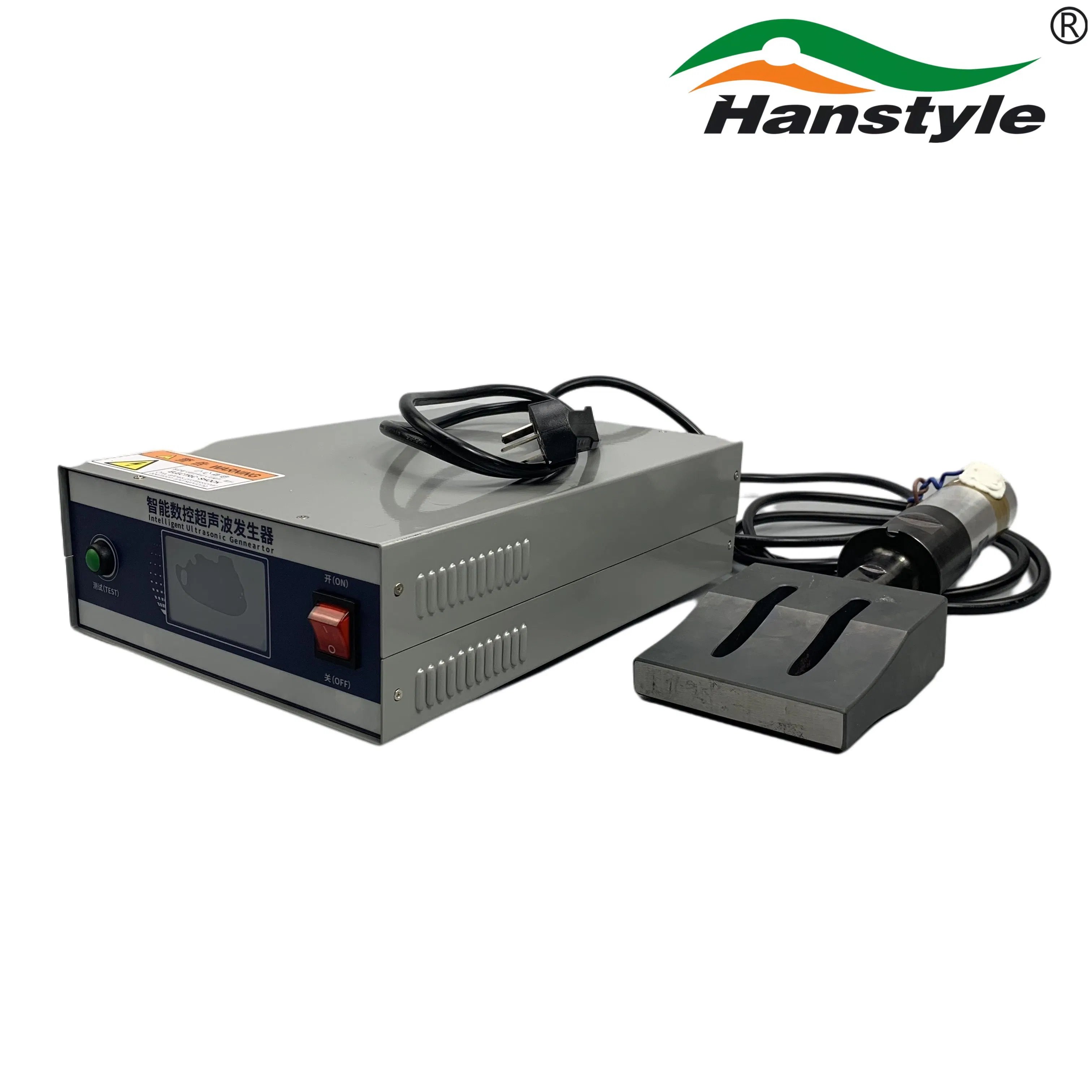

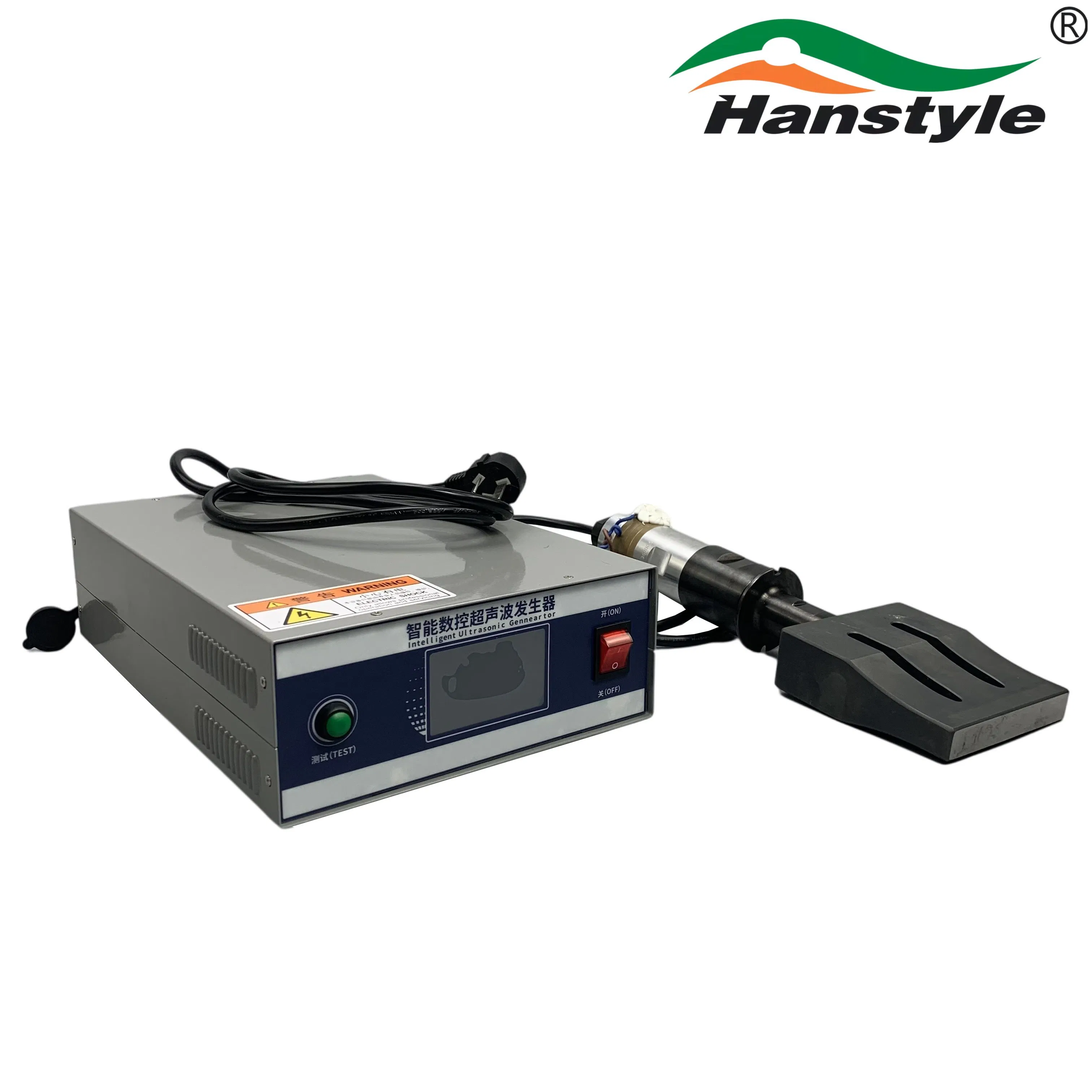

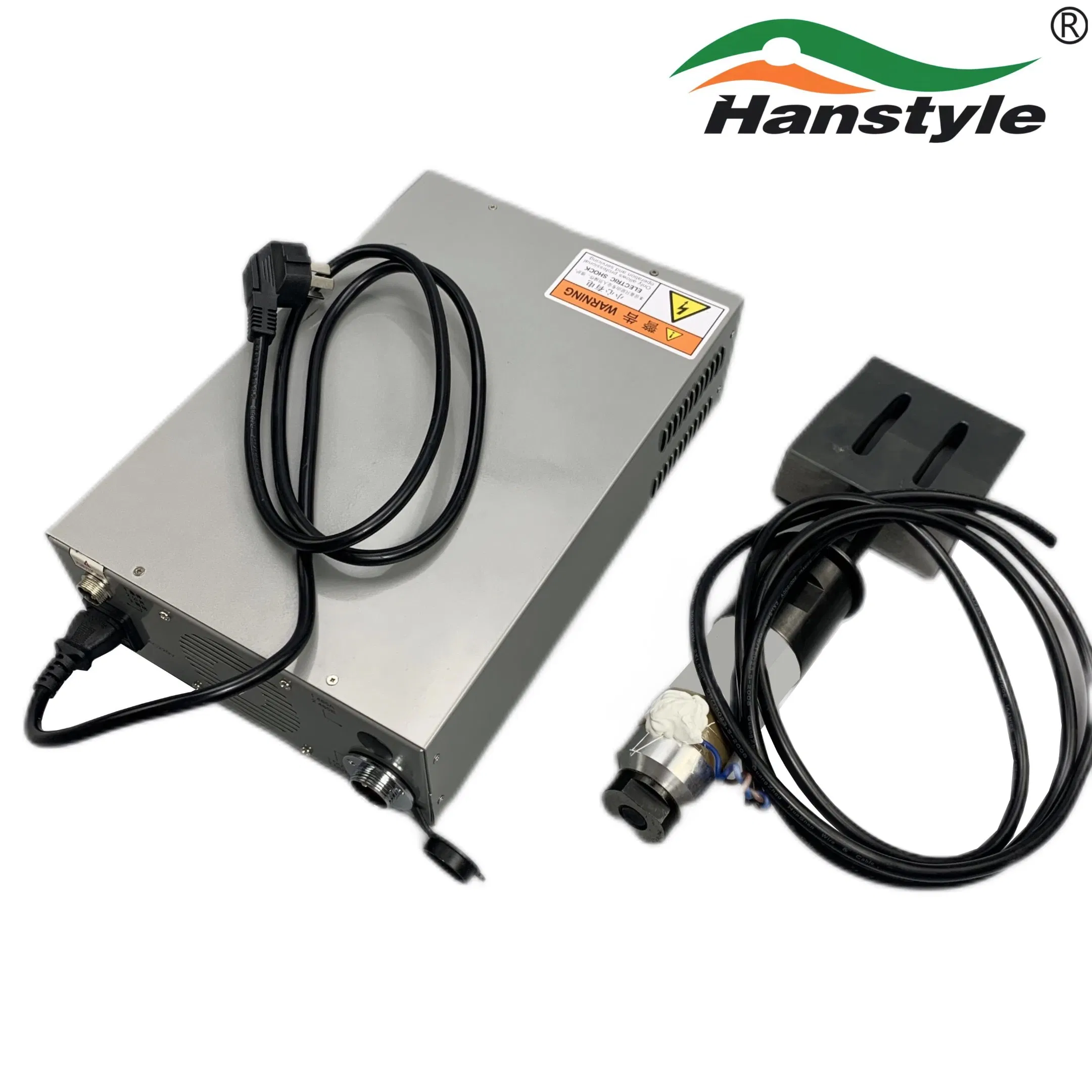

| Parámetro | Transductor ultrasónico | Generador ultrasónico |

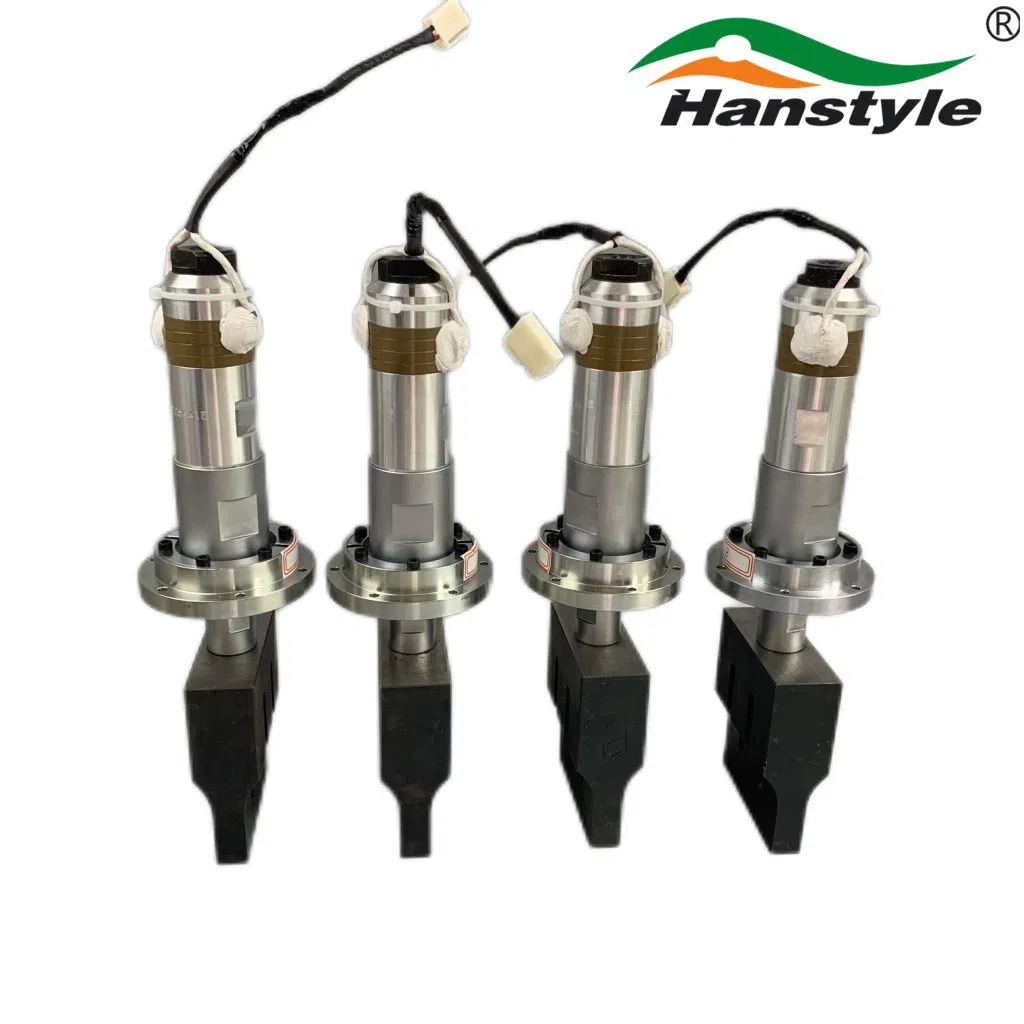

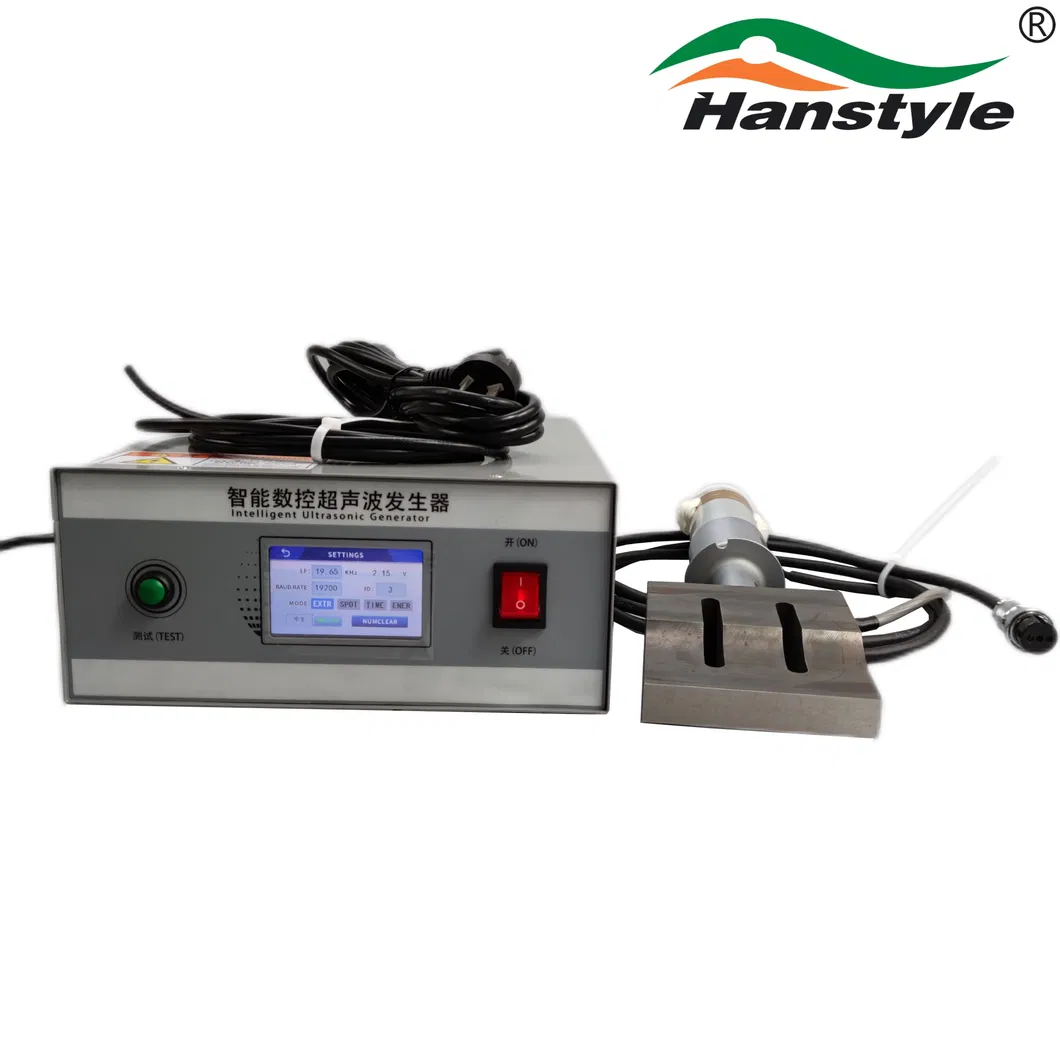

| Modelo | H-5020-4Z | H-UW20 |
| Frecuencia | 20kHz ± 0,5KHz | 20kHz ± 0,5KHz |
| Potencia | 2000Watt | 2000Watt |
| Onda | - | Continuo / intermitente |
| Capacitancia | 11000±10% pF | - |
| Resistencia | ≤10Ω | - |
| Peso | 8kg | 9kg |
| Fuente de alimentación | - | 220V, 50/60Hz, fase 1 |
Gracias a su eficiencia y limpieza, la soldadura ultrasónica es fundamental en:
Es un proceso industrial mediante el cual se utilizan vibraciones acústicas ultrasónicas de alta frecuencia aplicadas localmente a piezas de trabajo que se mantienen unidas bajo presión para crear una soldadura de estado sólido.
El sistema de 20KHz ofrece un equilibrio ideal entre potencia y precisión, permitiendo soldaduras rápidas y estables en materiales no tejidos y plásticos diversos, mejorando la eficiencia productiva.
Sí, la soldadura ultrasónica es excelente para unir plásticos termoplásticos y materiales no tejidos, siempre que tengan puntos de fusión compatibles para asegurar una unión molecular sólida.
No, una de las mayores ventajas es que no requiere adhesivos, solventes ni sujetadores mecánicos, lo que reduce costos y hace el proceso más ecológico y limpio.
Para nada. El generador ultrasónico está diseñado para una fácil integración en sistemas automatizados, permitiendo un funcionamiento continuo o intermitente según las necesidades de la fábrica.
El transductor es altamente duradero. Se recomienda mantenerlo limpio de residuos plásticos y asegurar que la temperatura de trabajo se mantenga dentro de los rangos especificados para prolongar su vida útil.
